液壓真空泵及壓縮機SK、SZ系列
SK系列水環真空泵及壓縮機是用來抽吸或壓縮空氣和其它不溶于水、無腐蝕性、不含固體顆粒的氣體，以在密閉容器中形成真空或壓力，滿足生產及工藝要求。
SK系列水環真空泵及壓縮機吸入的氣體中允許含有少量液體。
SK系列水環真空泵及壓縮機被廣泛應用于機械、石油、化工、制藥、食品、制糖等行業。由于在工作過程中，氣體的壓縮是等溫的，所以在抽服或壓縮易燃易爆氣體時，不易發生危險，其應用特別廣泛。

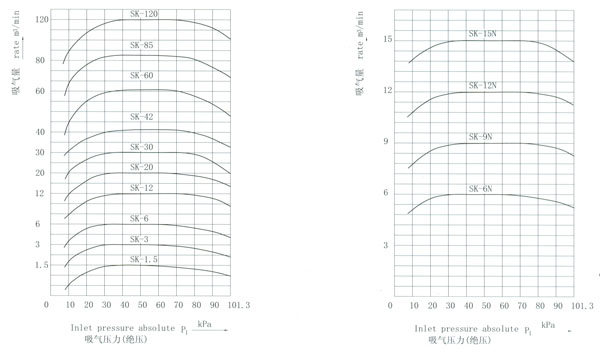

性能曲線

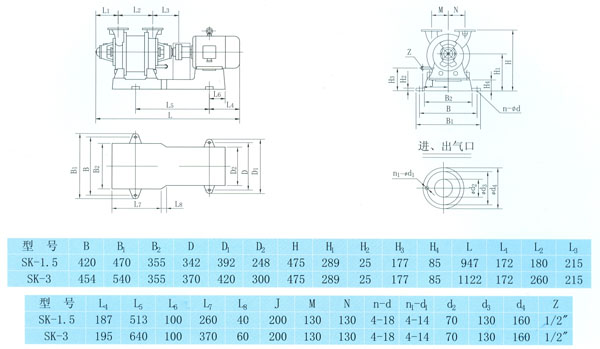

SK-1.5/3外型尺寸圖
SK-N外型尺寸圖

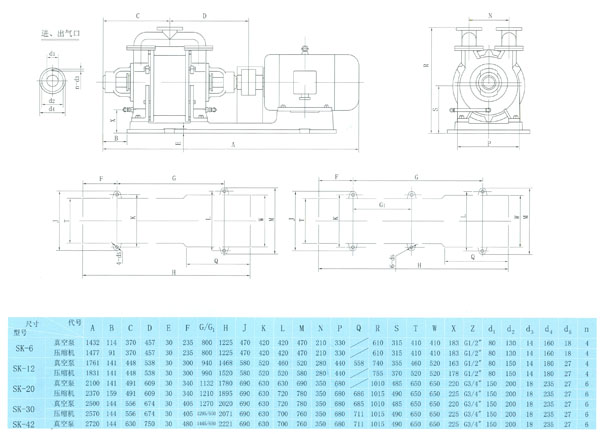

SK-6-42外型尺寸圖
SK 系列性能指標
|
型號
|
抽氣量 (m3/min)
|
極限壓力 (kPa)
|
電機功率 (kw)
|
壓縮機壓力(MPa)
|
轉速(r/min)
|
供水量(l/min)
|
|
最大氣量
|
吸入壓力
|
真空泵
|
壓縮機
|
|
SK-1.5
|
1.5
|
1.35
|
8
|
4
|
5.5
|
0-0.12
|
1410
|
10-15
|
|
SK-3
|
3
|
2.8
|
8
|
5.5
|
7. 5
|
0-0.12
|
1440
|
15-20
|
|
SK-6
|
6
|
5.4
|
8
|
11
|
15
|
0-0.12
|
1440
|
25-30
|
|
SK-12
|
12
|
10.8
|
8
|
18.5
|
22
|
0-0.12
|
970
|
40-50
|
|
SK-20
|
20
|
18
|
8
|
37
|
45
|
0-0.12
|
740
|
60-80
|
|
SK-30
|
30
|
27
|
8
|
55
|
75
|
0-0.12
|
740
|
70-90
|
|
SK-42
|
42
|
37.8
|
8
|
75
|
--
|
--
|
740
|
85-105
|
|
SK-60
|
60
|
54
|
8
|
95
|
--
|
--
|
550
|
100-120
|
|
SK-85
|
85
|
76.5
|
8
|
132
|
--
|
--
|
550
|
110-140
|
|
SK-120
|
120
|
108
|
8
|
185
|
--
|
--
|
490
|
140-180
|
|
SK-6N
|
6
|
5.4
|
6
|
11
|
15
|
0-0.12
|
1440
|
20-25
|
|
SK-9N
|
9
|
8.1
|
6
|
15
|
18.5
|
0-0.12
|
1440
|
30-35
|
|
SK-12N
|
12
|
11
|
6
|
18.5
|
22
|
0-0.12
|
970
|
35-40
|
|
SK-15N
|
15
|
13.5
|
6
|
22
|
30
|
0-0.12
|
970
|
45-55
|
SZ系列水環真空泵及壓縮機是用來抽吸或壓縮空氣和其它不溶于水、無腐蝕性、不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力。
吸入的氣體允許混有少量液體。
SZ系列真空泵廣泛應用于機械、石油、化工、制藥、食品、制糖工業及電子領域。
由于在工作過程中，氣體的壓縮是等溫的，在抽吸和壓縮易爆炸氣體時不易發生危險，因此其應用更加廣泛。
SZ系列液環真空泵及壓縮機性能指標
|
型號
|
最大抽速 (M3/min)
|
電機功率 (kw)
|
轉速(R. P. M) Speed
|
水耗量(L/min)
|
極限真空(%)
|
最大壓力(kg/cm2)
|
重量
|
|
真空泵
|
壓縮機
|
真空泵
|
壓縮機
|
|
真空度
|
壓力 (kg/cm2)
|
|
0
|
40%
|
60%
|
80%
|
90%
|
0
|
0.5
|
0.8
|
l
|
1. 5
|
|
SZ-l
|
1.5
|
0. 64
|
0. 4
|
0. 12
|
--
|
1. 5
|
l
|
--
|
--
|
--
|
4
|
5.5
|
1440
|
10
|
84
|
1
|
140
|
|
SZ-2
|
3.4
|
1. 65
|
0. 95
|
0. 25
|
--
|
3.4
|
2.6
|
2
|
1.5
|
--
|
7.5
|
11
|
1440
|
30
|
87
|
1.4
|
150
|
|
SZ-3
|
11.5
|
6.8
|
3.6
|
1.5
|
0.5
|
11.5
|
9.2
|
8.5
|
7.5
|
3.5
|
22
|
37
|
970
|
70
|
92
|
2.1
|
363
|
|
SZ-4
|
27
|
17.6
|
11
|
3
|
1
|
27
|
26
|
20
|
16
|
9.5
|
75
|
90
|
730
|
100
|
93
|
2.1
|
975
|
SZ-1/2外型尺寸圖
SZ-3/4外型尺寸圖

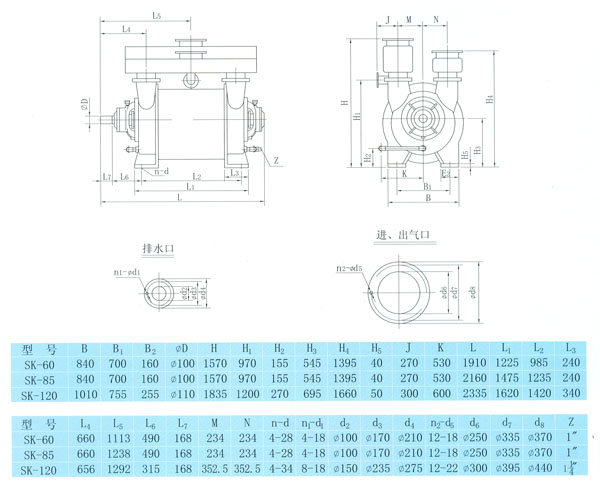

SK-60/85/120外型尺寸圖
|
